TB系列摆线针轮减速机
一、产品简介
TB系列摆线针轮减速机是我公司根据市场需求设计开发的新型产品,本产品广泛应用于起重、运输、冶金、矿山、石油化工、纺织、印染、工程机械、食品工业、电子等各个领域。跟老产品相比,TB系列摆线针轮减速机具有如下优点:
1、采用本公司独创的计算机程序优化新齿形,选择了合理的修形方式与*佳啮合侧隙,增加同时有效啮合齿数,使得该产品结构紧凑,体积更小,承载能力更大,运转平稳,噪声低,效率高,使用可靠,寿命更长;
2、增加了机型号和电机功率的匹配,使选型更加合理;
3、传动比范围更大,配置更合理,增加了小传动比6、8和其它中间传动比,使单级减速传动比6~8/,达18种,双级减速传动比99~7569,达32种;根据需要可以采用更多级组合。
二、结构

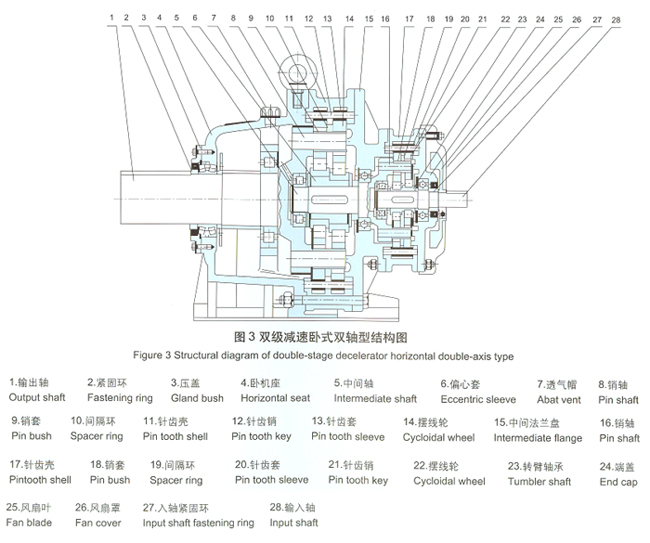

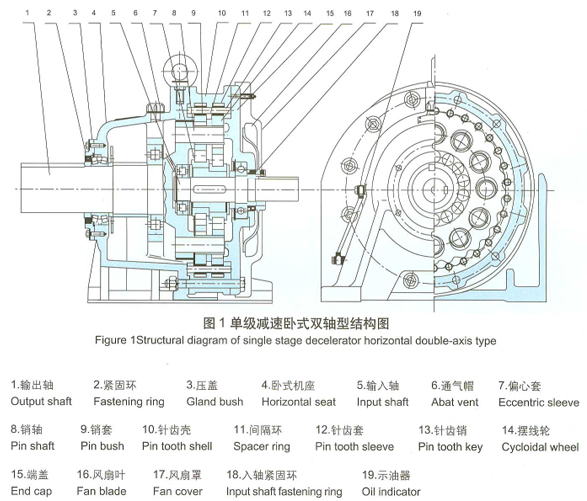

摆线针轮减速机全部传动装置可分为三部分:输入部分.减速部分、输出部分。
直联型减速机可与丫系列专用电动机组装在一起,同时可与各类型标准电动机,如Y系列、YA系列、YB系列,YFJ系列.YCT系列,YD系列、ZD系列等通过连接法兰联接。
三、型号及规格 1、型号说明 TBW摆线针轮减速机为双轴型、脚板式卧式安装 TBL摆线针轮减速机为双轴型、法兰式立式安装 TBWY摆线针轮减速机为专用异步电机直联型、脚板式卧式安装 TBLY摆线针轮减速机为专用异步电机直联型、法兰式立式安装

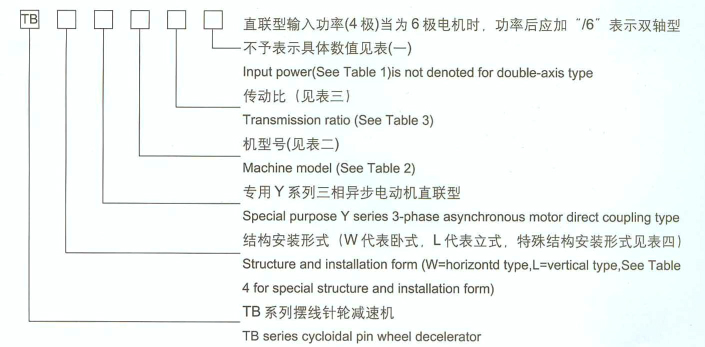

2、型号规格表示方法
3、型号规格标记示例
